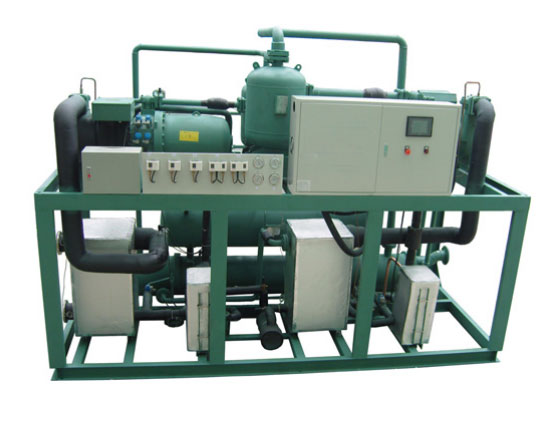

復疊低溫冷凍機組是我公司根據低溫復疊機組多年的設計開發經驗結合各種實際測得的工況參數而設計、開發的第二代復疊式低溫機組，其具有系統穩定、高效、自控程度高的特點，可提供-120℃～-40℃的低溫液體冷源。適用范圍：化工低溫反應、金屬材料處理、低溫測試、超導等領域。
注:額定制冷量在冷水出口溫度-65℃/-70℃;冷卻水溫度35℃/30℃狀態測得復疊式低溫冷凍機；復疊低溫冷凍機組，低溫冷凍機組關于-100℃采用三級復疊還是采用二級復疊的方式
內容如下：
復疊式低溫冷凍機依據本項目的溫度和冷量要求：如果采用二級復疊制冷系統，其系統應為：高溫級采用雙級螺桿壓縮機（制冷劑R22/R404A）+低溫級采用單級螺桿壓縮機（制冷劑R14）所組成的二元復疊制冷系統；系統會如下：高溫級：單機雙級螺桿壓縮機組：制冷劑：（R22/R404a）蒸發溫度：-55℃，蒸發壓力為0.503bar（表壓-0.497bar,負壓狀態）冷凝溫度35℃;冷凝壓力13.548bar；低溫級：（R14）單級壓縮螺桿機組/或活塞機組：蒸發溫度：-106℃（出液溫度-100℃），蒸發壓力3.83bar；
冷凝溫度：-50℃（由高溫級的蒸發溫度決定的），冷凝壓力為32.846bar，此時冷凝壓力已≥25bar，冷凝壓力過高，機組無法工作。
復疊式低溫冷凍機備注:
1:在蒸發壓力＞1bar(表壓)時,采用螺桿壓縮機(帶經濟器)的能效比較高,而在蒸發壓力＜1bar(表壓)時,采用活塞式壓縮機的能效比較高;
或者說將高溫級的蒸發溫度降低-65℃（必須采用活塞壓縮機），此時低溫級的冷凝溫度-60℃，冷凝壓力24.115（絕對壓力），按照理論上來將是可以做到的，但此時壓縮機吸氣壓力接近真空，壓縮機的效率極低，耗電量大，系統不夠穩定，同時其系統需要增大，造價反而上升。
2.復疊式低溫冷凍機根據目前各品牌壓縮機的設計軟件及參數，其所標注的冷量、耗電量及運行工況是根據在理想的工況下測得的，這包括冷凝器、蒸發器、膨脹閥及其他輔助配件均以最優的配置進行設計的，而各制冷主機生產商很難達到壓縮機所標識的工況數據；同時壓縮機都有極限工作范圍，蒸發溫度-65℃已經接近壓縮機的工作極限，對整體系統不利，即系統不夠穩定；
復疊式低溫冷凍機同時在實際使用過程中壓縮機均在非理想工況下運行，機組設備很難達到壓縮機廠家所標識的工況數據，所以在配置壓縮機的時候：
1.不能超過或接近壓縮機的運行極限，
2.盡可能各種配置做到最優化，如增大蒸發器、冷凝器面積，選擇進口的制冷配件；
3.結合實際的使用工況，對壓縮機本身的制冷量進行修正，一般在計算時適當配大壓縮機型號。
3.低溫回油問題：在-100℃系統中，壓縮機的回油問題很關鍵，也是其中的難點之一，若出現回油困難，那機組設備將不能運行；輕者系統檢修、重者壓縮機抱軸燒毀（此點你可以詳細了解，在低溫制冷中，回油是其最主要的難點之一，您可以了解在低溫系統中是如何回油的？如何保證油分離得干凈？如何保證壓縮機不缺油？）該系列低溫冷凍機可根據客戶特殊的需求進行設計、生產,并提供詳細制冷解決方案。低溫冷凍機組可提供冷凍液溫度：5℃- 30℃工藝用冷卻水，4℃- -30℃乙二醇溶液載冷劑，4℃- -45℃氯化鈣溶液載冷劑及-45- -120℃酒精或二氯甲烷溶液等；可滿足各類工業生產對工藝?yán)湓吹男枨蟆?
1.工業用冷水機組 （出水溫度-5℃～15℃，制冷量范圍90KW-3440Kw）
2.中低溫冷水機組 （出水溫度-5℃～-35℃，制冷量范圍55KW-2200Kw）
3.雙級壓縮低溫冷凍機組（出水溫度-30℃～-55℃，制冷量范圍5KW-50Kw）
4.復疊低溫冷凍機組 （出水溫度-35℃～-120℃，制冷量范圍5KW-1100Kw）
5.高溫型螺桿冷水機組 （出水溫度15℃～30℃，制冷量范圍130KW-2800Kw）
6.模塊化低溫渦旋冷水機組 （出水溫度-5℃～-20℃，名義匹數8-12HP/模塊組合）
7.工業用冷水機組一體機（上述設備的一體化機組設計，制冷量≤650kw
